Властивості матеріалу PFA: Технічний посібник щодо термостійкості та продуктивності PFA

Оцінка властивостей матеріалу PFA вимагає перегляду стандартних маркетингових таблиць даних. Інженери повинні розуміти фізичні межі полімеру в умовах постійного промислового стресу. Ми оцінюємо перфторалкоксисмолу спеціально для інженерів-механіків OEM та спеціалістів з вибору матеріалів. Ці команди розробляють системи обробки рідин і ущільнювачі для важких робочих умов. Цей аналіз зосереджений на інженерних реаліях повзучості, швидкості проникнення газу та серйозних проблемах контролю розмірів під час механічної обробки. Вибір правильного сорту матеріалу та методу виробництва встановлює базову лінію для виживання компонентів. У критично важливих системах неочікуваний збій призводить до неприйнятних ризиків для безпеки та простою установки.

Типові дані про властивості від виробників смол описують середню поведінку матеріалу в контрольованих лабораторних умовах. Навпаки, специфікації гарантованої продуктивності визначають абсолютні мінімальні обмеження для серій комерційного виробництва. Інженери, які розробляють запаси надійності для рідинних-систем високого тиску, не можуть покладатися лише на типові значення. Фактичні зміни робочих характеристик на основі конкретного сорту смоли та термічної історії формованої деталі. На практиці відсутність розриву між типовими лабораторними результатами та гарантованими мінімумами призводить до ранньої механічної поломки навантажених частин.

Фізичні властивості кінцевої частини значною мірою залежать від молекулярної маси сировини. Виробники кількісно визначають цю вагу, використовуючи швидкість потоку розплаву смоли. Смоли з високою швидкістю течії розплаву легко заповнюють складні форми для лиття під тиском, оскільки вони мають меншу в'язкість розплаву. Однак вони зазвичай виробляють готові деталі з нижчим опором втомі при згині та нижчим -стійкістю до розтріскування. Смоли з низькою швидкістю течії розплаву забезпечують кращу механічну міцність і довший термін служби товстих корпусів клапанів або футеровок труб. Однак для їх виготовлення потрібен набагато вищий тиск обробки та триваліші цикли охолодження.

Коефіцієнт лінійного теплового розширення значний. Інженери повинні враховувати значні зміни розмірів під час проектування обмежених частин, таких як сідла клапанів або жорсткі футеровки труб під час термічного циклу. Дуже низький рівень водопоглинання гарантує, що деталі зберігають свій розмір і міцність, навіть якщо вони занурені в хімічні розчини. Крім того, питомий об’ємний опір показує, що матеріал є винятковим електричним ізолятором. Ця особливість має вирішальне значення при розробці корпусів датчиків для високочастотного-обладнання в корозійних рідинах.

Що керує термостійкістю та механізмами термічної деградації

Основним фактором стійкості до високих температур PFA є полімерна основа, яка повністю складається з вуглецевих-фторних зв’язків. Ці зв’язки мають дуже високу енергію зв’язку приблизно 485 кДж/моль. Додавання бічних ланцюгів перфторалкокси під час полімеризації руйнує жорстку кристалічну структуру, яка міститься у повністю фторованих молекулах. Ця зміна дозволяє матеріалу плавитися і течі, не втрачаючи міцності з’єднання, необхідної для опору нагріванню. Унікальна молекулярна структура зберігає полімерну матрицю непошкодженою та стабільною навіть за теплових навантажень, які швидко руйнують стандартні інженерні пластики.



Діапазон робочих температур охоплює від -200 градусів до 260 градусів. Цей діапазон забезпечує широке теплове вікно для промислового використання, від кріогенних рідин до високотеплових хімічних процесів. Розрахована безперервна робоча температура 260 градусів (500 градусів F). Цей рейтинг позначає максимальне теплове навантаження, яке полімер може витримувати нескінченно довго, не втрачаючи своїх основних механічних властивостей. Температура періодичного впливу досягає 290 градусів. Це обмеження охоплює короткочасні випадки, як-от викиди пари або тимчасові стрибки тепла, коли матеріал зазнає термічної напруги без негайного виходу з ладу.

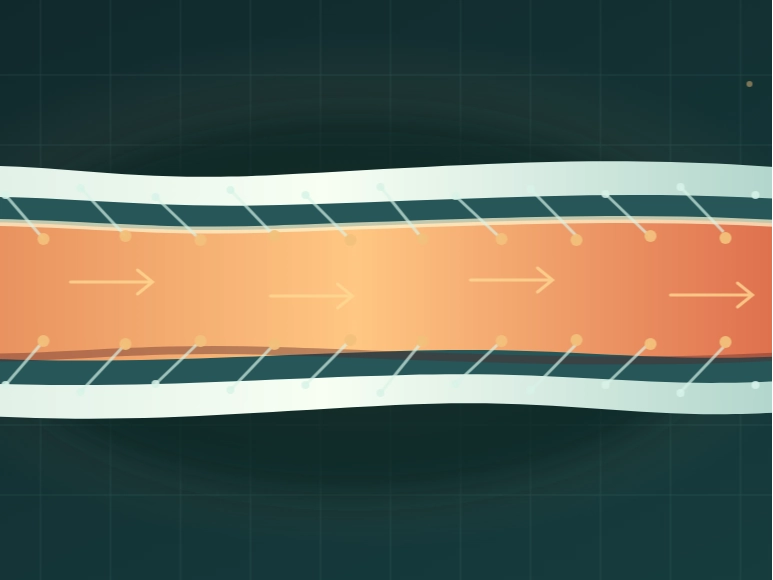

Основним фактором стійкості до високих температур PFA є полімерна основа, яка повністю складається з вуглецевих-фторних зв’язків.

Фазова зміна, коли полімер перетворюється на густу рідину, відбувається при температурі плавлення 302–310 градусів (576–590 градусів F). Кілька продавців повідомляють про 260 градусів або 315 градусів як остаточну точку плавлення, хоча офіційні дані виробника не підтверджують це твердження. Цей конфлікт даних часто виникає, коли постачальники плутають ліміт безперервної служби зі справжньою точкою плавлення. Вони також іноді плутають ці числа з іншими фторполімерами в тому самому сімействі.

Робота системи надто близько до точки плавлення прискорює розпад тепла. Це пошкодження починається з незначної втрати маси полімеру та вивільнення слідів фторованих газів. У виробництві чіпів над-високої чистоти це мікро{3}}виділення газів додає неприйнятне забруднення в технологічний потік. Це забруднення відбувається задовго до того, як фізична частина деформується або зламається. Інженери, які проектують мережі з теплоносієм, повинні розрахувати температурний градієнт через полімерну стінку. Цей крок гарантує, що температура внутрішньої поверхні ніколи не перевищуватиме межу безперервної експлуатації під час нормального використання.

Хімічна інертність означає, що полімерний ланцюг не буде реагувати з жорсткою рідиною та не руйнуватись під дією. Однак це не заважає молекулам рідини проходити через матрицю матеріалу. Проникнення залишається критичним інженерним обмеженням для летких хімікатів. Маленькі молекули газу безперервно рухаються через крихітні відкриті простори між переплутаними полімерними ланцюгами. Під час роботи з гарячою соляною або фтористоводневою кислотою сама трубка не зазнає хімічного пошкодження. Однак пари кислоти повільно просуваються крізь стінку і конденсуються на зовнішній поверхні.

Цей безперервний потік викликає сильну іржу на навколишніх кожухах з нержавіючої сталі, корпусах датчиків або опорах. Результатом є повний вихід системи з ладу, навіть якщо фторполімер залишається цілим. Швидкість витоку газу відповідає стандартним законам дифузії. Об’єм газу, що виділяється, різко зростає в міру підвищення температури та руху полімерних ланцюгів. Інженери повинні перевірити молекулярний розмір хімічної речовини та робочу температуру, щоб передбачити швидкість проникнення протягом терміну служби обладнання.

Інженери зменшують ці ризики проникнення головним чином за рахунок збільшення товщини стінок труб або обшивки. Більш товста стінка подовжує дифузійний шлях і значно скорочує загальну кількість газу, що досягає зовнішнього середовища. Зниження робочої температури системи також призводить до швидкого значного зниження швидкості проникнення. Тепло визначає відкритий простір у полімері та швидкість дифузії захоплених газів. Якщо температура та товщина стінки не можуть змінитися, інженери вказують сорт смоли з вищою молекулярною масою та вищою кристалічністю. Ця структура стягує полімерну сітку і перешкоджає руху газу.

Інженери-механіки часто стикаються з серйозними проблемами контролю розміру під час обробки цього фторполімеру стандартними інструментами для різання металу. Полімерна матриця залишається м'якою та еластичною при кімнатній температурі. Через таку еластичність заготовка має тенденцію згинатися від інструменту, а не акуратно різатися, спричиняючи сліди від тріскотіння та неправильні розміри. Крім того, полімер демонструє значну холодотекучість і повзучість при постійному навантаженні. Статичне ущільнення з часом повільно деформується та втрачає свою силу ущільнення.

Застосування стандартних обмежень допуску на метал до статичної конструкції ущільнення призведе до ранніх витоків рідини, оскільки матеріал розслаблюється від металевих фланців. Ми рекомендуємо використовувати методи майже{1}}чистої-форми, наприклад лиття під тиском. Команди також можуть визначати безперервні профілі від досвідченихпостачальники екструзії інженерного пластику, такі як Dachang, щоб уникнути вторинної механічної обробки. Коли різання залишається єдиним вибором для малих-об’ємних складних форм, машиністи повинні використовувати спеціальні методи, придатні для еластичного пластику.

Інженери також повинні переробити ущільнювальні сальники, щоб керувати холодним потоком, утримуючи полімер з усіх боків. Таке утримання запобігає видавлюванню матеріалу із з’єднання під високим тиском. Додавання постійного -навантажувального обладнання, наприклад тарельчатих шайб на фланцеві болти, забезпечує безперервний механічний тиск на ущільнення, коли полімер з часом розповзається.

У довідниках щодо матеріалів ці високо{0}}фторполімери часто вказуються як взаємозамінні. Однак їхні фізичні обмеження визначають суворі межі застосування. Основною технічної перевагою перфторалкоксисмол є її здатність відповідати термічній і хімічній стійкості пластмасам, які не-розплавляються-. У той же час він дозволяє створювати складні форми за допомогою стандартної обробки з розплаву. Ця здатність плавлення долає виробничі обмеження екструзії пасти або компресійного формування, забезпечуючи швидке виробництво складних корпусів клапанів і довгих спіральних труб.

Динамічна втомна стійкість до вигину показує явну різницю в продуктивності цих матеріалів у рухомих вузлах. Деталі, які піддаються високочастотній-вібрації або безперервному згортанню, як-от діафрагми насосів і гнучкі сильфони, потребують високої довговічності. PFA досягає 500 000 циклів у стандартних випробуваннях на згортання MIT. Хоча альтернативи, які не -розплавляються-, пропонують дещо нижче поверхневе тертя, вони важко витримують повторне згинання без утворення мікро-тріщин уздовж своїх кристалічних меж.

Вибір між цими матеріалами залежить від того, чи залишається деталь статичною, чи постійно згинається протягом терміну служби. Для прямої, жорсткої труби, що проходить при кімнатній температурі, дешевший-варіант-розплаву часто забезпечує достатню хімічну стійкість і міцність. Однак, коли конструкція вимагає найвищої межі тепла разом із стійкістю до безперервної вібрації, перфторалкокси склад є єдиним придатним інженерним вибором.

Зміна правил для пер- і поліфторалкільних речовин змушує команди із закупівель перевіряти відповідність своїх частин, що працюють з рідинами. Команди повинні розрізняти викиди заводу під час виробництва сирої смоли та правовий статус готових твердих пластикових деталей. Однак інженери, які шукають пряму заміну цим фторполімерам, виявляють, що інші матеріали рідко відповідають усім термічним, хімічним і механічним вимогам.

Над-поліетилен із високою молекулярною масою забезпечує низьке тертя та високу зносостійкість. Незважаючи на це, він набухає в ароматичних вуглеводнях і руйнується при високих температурах. Поліефірефіркетон забезпечує високу термостійкість і механічну міцність. Тим не менш, йому не вистачає холодного потоку, необхідного для створення щільного рідинного ущільнення на грубих металевих фланцях без додаткових ущільнювальних кілець. Команди, які стикаються з аудитом відповідності, повинні переоцінити справжні потреби системи замість того, щоб шукати універсальну заміну, якої не існує.

Ми радимо інженерам вимірювати реальну максимальну температуру та точну хімічну концентрацію процесу. Цей крок показує, чи справді потрібна надзвичайна продуктивність оригінального фторполімеру. У багатьох застарілих системах високі показники тепла вказуються просто як додатковий запас міцності, навіть якщо стандартні інженерні пластики витримують реальні робочі температури. Якщо згідно з правилами підприємства необхідний не-фторований пластик, групі зазвичай потрібно переробити ущільнювач або фланець, щоб вони відповідали характеристикам тертя та стиснення нового матеріалу.
