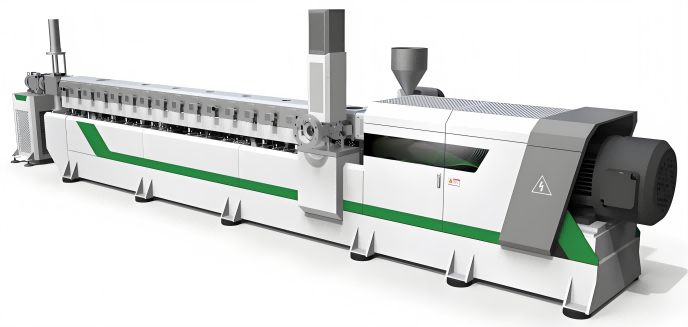

Twin - Технологія екструзії гвинта
Компоненти та системи в сучасній обробці пластмас
Еволюція технології екструзії пластмаса принципово перетворила виробничий ландшафт, при цьому екструдери гвинта - стають критичним обладнанням для обробки широкого спектру полімерних матеріалів. Такі компанії, як Multi Plastics Extrusions Inc, були на передньому плані реалізації цих складних систем для задоволення різноманітних промислових вимог.
Twin - гвинтові екструдери, одночасно обмінюючись основними цілями з одиночними - гвинтовими системами, включають характерні функції дизайну та функціональні принципи, що дозволяють змішати, з'єднання та обробку.
Ключові переваги
Вищі можливості змішування
Підвищена ефективність складання
Точний контроль обробки матеріалів
Універсальність для різноманітних матеріалів
Покращена пропускна здатність виробництва
Основні компоненти Twin - Системи екструзії гвинта
Незалежні механізми годування
Система годування в Twin - екструдери гвинта являють собою критичний відхід від одиночного - конструкції гвинта, що вимагає точної та рівномірної доставки матеріалів для забезпечення оптимальних умов обробки. Сучасні близнюки - Екструди гвинта, як правило, використовують дві первинні конфігурації годування: гвинт - тип пристроїв годування та системи подачі вимірювання.
Апарат для годування вимірювання, який отримав широке прийняття в промислових програмах, складається з двигуна постійного струму, редукторної коробки передач та гвинтового гвинта. Ця інтегрована система забезпечує реальні можливості моніторингу часу та регулювання часу, відображаючи частоту подачі на контрольному приладі, одночасно дозволяючи відстежувати коригування, що підтримують рівновагу між подачею матеріалу та екструзійним виходом.
Витонченість цих систем годування відображає вимогливі вимоги сучасної обробки пластмас, де послідовний потік матеріалу безпосередньо впливає на якість продукції та ефективність виробництва. Multi Plastics Extrusions Inc та подібні вдосконалені виробники визнають, що точне управління годуванням є важливим для підтримки вузьких вікна обробки, необхідних для спеціальних сполук та високих матеріалів продуктивності-.
Змішування елементів та їх функцій
Gear - Введіть змішані диски
Gear - Тип змішування дисків служить первинними елементами змішування, розробленими для порушення моделей потоку матеріалу та прискорення процесів гомогенізації. Ці компоненти переважають при розподілі низьких - Концентраційних добавок рівномірно по всій полімерній матриці.
Ефективність передач - Тип змішування дисків корелює безпосередньо з параметрами конфігурації зуба - Збільшені номери зубів генерують більш інтенсивну дію змішування. Оперативний принцип поширюється на суміжні структурні одиниці, такі як PIN -секції, які функціонують за допомогою подібних механізмів для посилення розподілу.
Замішні блоки
Серед різноманітного масиву змішувальних елементів, доступних для Twin - екструдерами гвинта, замішкові блоки стали найбільш широко впровадженим рішенням для інтенсивних змішувальних застосувань. Ці компоненти існують у декількох конфігураціях, кожен оптимізований для конкретних вимог до обробки.
Блоки замішування, адаптовані для різних вимог обробки -, що демонструє діамант - форми або трикутну хрест - розділи - надає контрольованому комбінації напруги на стрижку та нормальному напрузі матеріалу. Ця механічна дія генерує не тільки окружний потік навколо кожної осі гвинта, але й обмінюється потік між близнюками.
Модифікація кутів зміщення, товщини диска та кількості дисків у заміжних блоках забезпечує широкий контроль над зсувом та інтенсивністю змішування.
| Конфігурація замішування | Інтенсивність зсуву | Змішування ефективності | Типові програми |
|---|---|---|---|
| 30 градусів зміщення | Низький до середнього | Добрий | Загальне складання |
| 60 градусів зміщення | Середній | Дуже добре | Кольорове змішування, адитивна дисперсія |
| 90 градусів зміщення | Високий | Відмінний | Високі - сполуки продуктивності |
Міркування проектування системи передачі
Унікальні виклики в близнюках - Гвинтових систем
Дизайн системи передачі для близнюків - гвинтові екструдери представляють значно більшу складність порівняно з одиночними конфігураціями гвинта -. У одиночних - екструдерам гвинта, збільшення діаметра гвинта забезпечує пропорційне збільшення навантаження - підшипник, при цьому достатньо місця для підшипників та передач.
Однак, близнюки - гвинтові екструдери стикаються з радіальними обмеженнями розміром, накладеними паралельним розташуванням гвинта, що потребує ретельної оптимізації вузлів підшипника та коефіцієнтів передач для досягнення належної міцності в межах обмежених просторових конвертів.
"Глобальний близнюк - Ринок екструдерного гвинта стала свідком значного технологічного прогресу, при цьому інновації системи передачі сприяли збільшенню потужностей крутного моменту за останнє десятиліття, зберігаючи один і той же слід машини."
- Kumar, S., & Zhang, W. (2024)
Вдосконалення системи передачі
Преміум -матеріали
Використання високих - Сисиві сплави для виробництва передач
Оптимізовані розміри
Параметри ширини передачі, розроблені як B=1.2 A (A=Відстань центральної лінії)
Внутрішнє загортання
Збільшені коефіцієнти співвідношення контакту за допомогою розширених конфігурацій
Конфігурації підшипника
Конфігурація 1: POST - Розміщення підшипника коробки передач
Ця домовленість позиціонує корпус підшипника після коробки редукторної передачі, забезпечуючи декілька експлуатаційних переваг.
Підшипники тяги, відокремлені від систем опалення
Простіше обслуговування та заміна компонентів
Коротка - передача живлення вала з мінімальним відхиленням
Конфігурація 2: Проміжне розміщення підшипника
Альтернативна конфігурація позиціонує корпус підшипника між гвинтами та редукторною коробкою передач.
Мінімізує передачу вібрації на гвинти
Сприяє плавним і стабільним обертанням гвинта
Ідеально підходить для зсуву - чутливих матеріалів
Підвищує якість поверхні кінцевих продуктів
Системи контролю температури
Важливість точного теплового управління
Twin - гвинтові екструдери обробляють широкий спектр матеріалів, кожен з яких вимагає конкретних теплових умов для оптимальної обробки. Хоча зовнішнє нагрівання забезпечує первинне джерело теплової енергії, температура матеріалу також збільшується з швидкістю гвинта через в'язку розсіювання.
Складність контролю температури в Twin - екструзія гвинта випливає з одночасного виникнення множинних механізмів теплопередачі. Пробіг тепловіддачі через стінки бочок, конвективна передача тепла в межах полімерного розплаву, а вироблення тепла через в'язку розсіювання повинно бути збалансованим для підтримки оптимальних умов обробки.
Закриті - Системи охолодження циклу
Менші близнюки - екструди гвинта часто використовують закриті системи - систем охолодження петлі для управління температурою гвинта. Ці системи ущільнюють охолоджуюче середовище в межах гвинтового отвору, використовуючи цикли випаровування та конденсації для регуляції температури.
Self - Регулювання характеру фази - Зміна охолодження забезпечує стабільне управління температурою з мінімальним зовнішнім втручанням. Цей підхід виявляється особливо ефективним для лабораторного обладнання - та спеціалізованих додатків, що потребують точної стійкості температури.
Поширені засоби охолодження
- Вода
- Термічні масла
-
Спеціалізовані рідини
Контроль температури примусової циркуляції
Більшість виробництва - Шкала Twin - Гвинтові екструдери використовують системи контролю температури примусової циркуляції, що включають взаємопов'язані мережі труб, клапанів та насосів. Незважаючи на свою структурну складність, ці системи забезпечують найкращі показники контролю температури.
Здатність самостійно контролювати температуру в декількох зонах бочки дозволяє процесорам встановлювати оптимальні температурні профілі для конкретних матеріалів та продуктів.
Змінні можливості управління потоком
Швидке нагрівання та охолодження
Інтеграція з рослиною - Широкі системи управління
Дозволяє швидко змінити продукт
Динаміка потоку матеріалу та оптимізація обробки
Розуміння шаблонів потоку в близнюках - гвинтових систем
Складні шаблони потоку, що генеруються в межах Twin - екструдери гвинта, є результатом взаємодії між геометрією гвинта, конфігурацією бочки та властивостями матеріалу. На відміну від одиночних систем гвинтів-, де потік переважно слідує спіральними шляхами, Twin - екструдери гвинта створюють складні три - поля подій.
Вдосконалені виробничі операції, включаючи те, що в Multi Plastics Extrusions Inc, використовують моделювання динаміки обчислювальної рідини для оптимізації конструкцій гвинтів та прогнозування поведінки обробки нових матеріалів. Можливість візуалізації та кількісної оцінки моделей потоку дозволяє інженерам виявляти потенційні проблеми з обробкою, перш ніж здійснювати випробування на виробництво.
Розподіл часу перебування та його наслідки
Розподіл часу перебування (RTD) являє собою критичний параметр, що впливає на якість продукту та стабільність процесу в Twin - екструзії гвинта. Розподіл часу матеріального проживання впливає на теплову історію, ступінь реакції (на реактивну екструзію) та якість дисперсії адитивної дисперсії.
Фактори, що впливають на RTD
Конфігурація гвинта
Типи елементів та розташування
Умови експлуатації
Швидкість гвинта, швидкість подачі, температура
Матеріальні властивості
В'язкість, швидкість потоку розплаву, теплова чутливість
Профілі розподілу часу перебування
Вузькі профілі RTD (синій), як правило, дають більш послідовні властивості продукту, тоді як більш широкі розподіли (помаранчевий) можуть бути вигідними для певних застосувань для змішування.
Розширені програми та інтеграція процесів
Реактивна екструзія
Twin - гвинтові екструдери Excel при процесах реактивної екструзії, де хімічні реакції відбуваються одночасно з обробкою розплаву. Інтенсивне змішування забезпечує швидкі та повні реакції, зберігаючи точний контроль температури.
Девоатизація
Twin - екструдери гвинта забезпечують виняткові можливості деволітилізації, видалення летючих компонентів, включаючи вологу, залишкові мономери та розчинники від полімерних тане за допомогою оптимізованого оновлення поверхні.
Складний
Виробництво наповнених сполук та кольорових майстер -Бетів являє собою основну зону застосування, здатність досягти високих навантажень наповнювача, зберігаючи рівномірну дисперсію.
Контроль якості та моніторинг процесів
В - Технології моніторингу ліній
Сучасні близнюки - лінії екструзії гвинта включають складні системи моніторингу, які забезпечують реальну інформацію - про умови процесу та якість продукту. Ці системи дають можливість швидкого виявлення та корекції відхилень процесу.
Датчики температури
Multi - зона бочки та моніторинг температури розплаву
Перетворювачі тиску
Реальний - Моніторинг тиску часу в критичних точках
Монітори крутного моменту
Системи вимірювання навантаження та вимірювання крутного моменту
Аналіз розплаву
Вимірювання властивості в'язкості та матеріалу
Розширені засоби впроваджують методології статистичного процесу, які використовують дані постійного моніторингу для виявлення тенденцій та прогнозування потенційних проблем якості, зменшення відходів та покращення задоволеності клієнтів.
Впровадження концепцій промисловості 4.0
Мобільний режим кімнати LCL зручніший, кран можна швидко перевезти до пункту призначення, підйом на ділянці, день для проживання, розподіл
Цифрові моделі близнюків
Віртуальні репліки, що дозволяють моделювати та оптимізувати без порушення виробництва
Прогнозне обслуговування
Алгоритми, які аналізують дані обладнання для прогнозування невдач до їх виникнення
Оптимізація AI
Програми штучного інтелекту, які динамічно оптимізують умови обробки
Дані - вдосконалення
Об'єднуватиЗворотні збори даних, що дозволяє безперервне вдосконалення процесів
Технічне обслуговування та експлуатаційні міркування
Стратегії профілактичного обслуговування
Ефективні програми профілактичного обслуговування є важливими для підтримки оптимальної продуктивності та розширення терміну експлуатації обладнання в операціях з екструзією гвинта.
Регулярний огляд
Заплановані перевірки компонентів зносу, зокрема гвинтові елементи та стовбури
Систематичний моніторинг
Постійне відстеження умов передачі, температури підшипника та цілісність ущільнення
Управління технічним обслуговуванням
Системи, які відстежують історію обладнання та графікують завдання профілактичного обслуговування
Інвентаризація запасних частин
Стратегічне запас критичних компонентів для мінімізації простоїв
Усунення проблем із загальною обробкою
Незважаючи на ретельну розробку та контроль процесу, Twin - Операції екструзії гвинта періодично стикаються з проблемами обробки, що вимагають систематичних підходів до усунення несправностей.
Неадекватне змішування
-
Перевірте конфігурацію гвинта на відповідні елементи змішування. Переконайтеся, що замішні блоки мають відповідні кути компенсації і що змішування ділянок належним чином розміщені. Відрегулюйте швидкість гвинта, щоб оптимізувати швидкості зсуву та час перебування.
Надмірний знос
-
Оцініть абразивність матеріалу та розглянемо оновлення до носіння - стійких сплавів. Перевірте вирівнювання компонентів гвинта та бочки. Перевірте робочі параметри в межах рекомендованих діапазонів для запобігання непотрібного тертя.
Нестабільна операція
-
Перевірте систему годування на наявність послідовності та рівномірності. Перевірте стабільність контролю температури по всіх зонах. Перевірте систему приводу на. Переконайтесь, що вміст вологи матеріалу знаходиться в межах прийнятних меж
Варіації якості продукції
-
Впровадження статистичного контролю процесу для ідентифікації дрейфу параметрів. Перевірте наявність послідовних властивостей сировини. Перевірте стабільність профілю температури та врахуйте в - моніторинг ліній критичних атрибутів продукту.
Нові технології
Стійкі рішення для обробки
Екологічні міркування все частіше впливають на близнюк - дизайн та експлуатацію екструдера гвинта. Енергія - Ефективні системи приводу, оптимізовані стратегії опалення та охолодження та ініціативи щодо зменшення відходів сприяють покращенню ефективності навколишнього середовища.
Можливість обробки перероблених матеріалів та Bio - на основі полімерів позиціонує Twin - гвинтову технологію як ключовий ініціатив ініціатив кругової економіки.
Інновації сталого розвитку
Системи відновлення енергії
Низькі - Технології нагріву викидів
Покращені можливості переробки обробки
Біологічно розкладається полімерна обробка
Інтеграція передових матеріалів
Постійна розробка високих - полімерів продуктивності, нанокомпозитів та BIO - Матеріали на основі інновацій у Twin - Технологія екструзії гвинта. Обробка цих вдосконалених матеріалів часто вимагає спеціалізованих конструкцій гвинтів, нових стратегій годування та точного управління процесом.
Співпраця між постачальниками матеріалів, виробниками обладнання та переробниками прискорює розробку та комерціалізацію передових матеріалів.
Високий - Полімери продуктивності
Peek, PPS та інші високі - Температурні інженерні смоли, що потребують спеціалізованої обробки
Нанокомпозити
Дисперсія та вирівнювання нанофіллерів для посилених механічних властивостей
BIO - Матеріали на основі
Поновлювані ресурси - Полімери, отримані унікальними вимогами до обробки
Функціональні сполуки
Розумні матеріали з електропровідними, магнітними або чуйними властивостями
