Термопластична екструзія розплавляє сирий пластиковий матеріал і пропускає його через фасонну матрицю для створення безперервних профілів. Процес екструзії термопластів подає пластикові гранули або гранули в нагріту бочку, що містить обертовий шнек, який транспортує, плавить і створює тиск перед тим, як проштовхнути його через головку, яка визначає остаточну форму. Коли матеріал виходить із фільєри, він охолоджується та твердне, утворюючи такі вироби, як труби, трубки, плівки, зачистки та ізоляцію проводів.

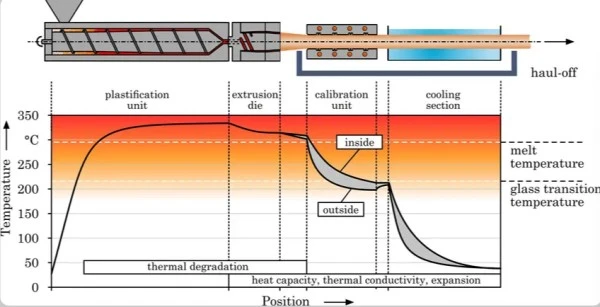

Основна послідовність трансформації
Процес екструзії відбувається через чотири послідовні зони трансформації, кожна з яких виконує певну механічну та термічну функцію.
Зона подачі: вхід матеріалу та транспортування
Необроблений термопластичний матеріал-зазвичай у формі дрібних кульок, які називаються гофрами або гранулами-надходить до екструдера через гравітаційний{2}}бункер, встановлений у верхній частині стовбура. Добавки, такі як барвники та інгібітори ультрафіолетового випромінювання, у рідкій або гранульованій формі можна вмішувати в смолу до того, як вона потрапить у бункер. Матеріал падає через живильний отвір у стовбур, де він контактує з гвинтом.
У зоні подачі температура залишається значно нижчою за температуру розм’якшення матеріалу-зазвичай від 20 до 60 градусів для стандартних термопластів. Це запобігає передчасному плавленню, яке може призвести до утворення перемичок або закупорювання канавок стовбура. Під час стиснення в твердому полімері створюється тиск, коли він контактує зі стінкою стовбура через обертання шнека та результуючу силу опору.
Температура в зоні подачі також впливає на пропускну здатність. Тепліша завантажувальна горловина покращує тертя полімеру-до-ствола, що призводить до більшої швидкості подачі та кращої стабільності, тоді як холодна завантажувальна горловина забирає тепло з початку зони 1, зменшуючи передчасне танення.
Зона стиснення: поступове танення
Глибина польоту починає зменшуватися в зоні стиснення, стискаючи термопластичний матеріал, коли він починає пластифікуватися. Завдяки обертанню шнека та результату ковзання та зсуву ущільненої маси до стінки стовбура, а також передачі тепла від стовбура, тверді речовини, що прилягають до стінки, накопичують достатньо енергії, щоб утворити тонкий шар розплавленого полімеру на цій поверхні.
Три або більше незалежних зон-нагрівання з ПІД-регулюванням поступово підвищують температуру циліндра від задньої до передньої частини, дозволяючи пластику поступово плавитися під час проштовхування та знижуючи ризик перегріву, який може спричинити деградацію полімеру. Зона стовбура 2, перша проміжна зона, зазвичай має температуру від 125 градусів F до 175 градусів F (від 52 до 79 градусів) вища, ніж зона 1, вкладаючи більше енергії в смолу, щоб допомогти в процесі плавлення.
Тепло зони стиснення надходить з двох джерел. Потужність, що надходить у полімер від приводу екструдера, у багато разів перевищує загальну потужність усіх нагрівачів бочок, навіть при повній потужності нагріву. Додаткове тепло створюється через інтенсивний тиск і тертя всередині стовбура-насправді, якщо екструзійна лінія проходить певні матеріали досить швидко, нагрівачі можна вимкнути, а температуру розплаву підтримувати лише тиском і тертям.
Зона вимірювання: генерація тиску
У зоні вимірювання глибина польоту знову постійна, зберігаючи постійний потік. Ця секція забезпечує однорідну якість розплаву та створює тиск, необхідний для проштовхування матеріалу через головку. Нормальний робочий тиск зазвичай коливається від 1000 до 5000 psi (70 і 350 бар).
Зона стовбура 5, розташована на розвантажувальному кінці безпосередньо перед адаптером і матрицею, має бути встановлена приблизно на 10–25 градусів F нижче рекомендованої температури плавлення. Остаточний температурний профіль повинен враховувати конкретний полімер, який обробляється, і використовувану конструкцію гвинта.
Screen Pack and Die: фільтрація та формування
У передній частині стовбура смола залишає гвинт і проходить через посилений екран для видалення забруднень. Розривна пластина зазвичай зміцнює ці екрани, оскільки тиск у цій точці може перевищувати 5000 psi (34 МПа). Сітчастий пакет захищає отвір матриці від засмічення, одночасно фільтруючи сторонні матеріали в розплаві термопласту.
Після проходження через розривну плиту смола надходить у фільєру, яка надає кінцевому продукту його профіль або форму, і її необхідно сконструювати так, щоб розплавлений пластик рівномірно перетікав з циліндричного профілю в профіль продукту. Виробники можуть налаштувати матриці для спеціально розроблених пластикових екструзій, при цьому матриця формує розплавлений пластик у кінцеву форму для відповідності бажаним властивостям.
Архітектура гвинтового дизайну
Шнек є найважливішим компонентом екструдера, відповідальним за транспортування, плавлення, змішування та тиск матеріалу.
Співвідношення довжини-до-діаметра
Співвідношення L:D 25:1 є звичайним, але деякі машини підвищують до 40:1 для більшого змішування та випуску за того самого діаметра шнека. Це співвідношення впливає на час, протягом якого пластик піддається нагріванню в екструдері, впливаючи на процес його плавлення та швидкість виробництва. Дво{6}}ступінчасті вентильовані гвинти зазвичай використовують співвідношення 36:1 для врахування двох додаткових зон.
Основи ступеня стиснення
Коефіцієнт стиснення стосується співвідношення між глибиною каналу в секціях подачі та дозування, що впливає на здатність плавлення та якість змішування пластику. Гвинт для поліпропілену без наповнювача зазвичай має коефіцієнт об’ємного стиснення в діапазоні від 3,5 до 3,75:1 проти 2,75 до 3,25:1 для поліпропілену, наповненого 40% тальком-.
Ця різниця існує через те, що наповнені композити містять не-стисливі частинки. Оскільки композитні полімери мають нестисливі наповнювачі у своїй матриці, бар’єрний зазор має бути більшим, щоб забезпечити вільний потік розплавленого матеріалу; інакше виникнуть високі різниці тиску між твердими речовинами та каналами розплаву, що може спричинити перевищення температури стовбура.
Системи з одним-гвинтом і двома{2}}шнеками
У 2024 році одношнекові-машини захопили 52,23% ринку завдяки своїй простій конструкції, простішому обслуговуванню та нижчій закупівельній ціні, що зберігає їх популярність для великих{3}}завдань із плівки, листів і труб. Вони особливо ефективні для обробки полімерів з високою в'язкістю і температурою плавлення.
У двошнекових екструдерах використовуються два взаємодіючі шнеки, які можуть покращити змішування та видалення летючих речовин, що часто є кращим для обробки матеріалів, які потребують високого зсуву та кращих можливостей змішування. Двошнекові екструдери є більш універсальними з точки зору обробки матеріалів-наприклад, для обробки ПВХ потрібен двошнековий екструдер через характеристики матеріалу, оскільки двошнекові екструдери ефективніші та витримують складніші матеріали, оскільки вони мають кращу здатність змішувати.
У-режимі спільного обертання обидва гвинти обертаються за або проти годинникової стрілки; у проти-обертанні один обертається за годинниковою стрілкою, а інший – проти годинникової стрілки. Для даної площі поперечного перерізу та ступеня перекриття осьова швидкість і змішування вищі в подвійних екструдерах, що обертаються разом-, але підвищення тиску є вищим у екструдерах, що обертаються протилежно.
Системи контролю температури
Точне керування температурою всередині стовбура визначає якість продукції та ефективність будь-якого процесу екструзії термопластів.
Стратегія багато-зонального опалення
Більші екструдери часто мають шість або більше зон, кожна з яких оснащена датчиками температури та контролером температури. Кожна зона оснащена однією або декількома термопарами або термометрами RTD в стінці стовбура для контролю температури. Температурний профіль-, тобто температура кожної зони-суттєво впливає на якість і характеристики кінцевого екструдату.
Стовбурові зони, як правило, мають кілька зон нагріву, встановлених при температурах, які поступово зростають у напрямку до матриці чи форми. Ця прогресія забезпечує плавне плавлення без термічного удару чи деградації. До звичайних нагрівальних елементів належать нагрівачі з литого алюмінію з вбудованими дротами опору, слюдяні стрічкові нагрівачі з дротами опору, покритими сендвічем, і керамічні нагрівачі для -нагрівання.
Вимоги до охолодження
Охолодження стовбура необхідне, якщо пластик стає занадто гарячим або якщо екструдер потрібно швидко вимкнути. Якщо примусового повітряного охолодження недостатньо, тоді використовуються литі-охолоджувальні сорочки. Екструдер має систему охолодження, яка забезпечує екструдування пластику при температурі, необхідній для процесу, оскільки тепло від тертя, що утворюється під час обертання шнека, часто перевищує тепло, необхідного для матеріалу.
Повітряне охолодження є відносно м’яким, рівномірним і чистим, частіше використовується в екструдерах, хоча вентилятори займають великий простір і можуть створювати шум, якщо якість низька. Водяне охолодження забезпечує більшу потужність відведення тепла, але вимагає насосів, фільтрів, обробки охолоджуючої рідини та обслуговування сантехніки.
Матеріал-Специфічні діапазони температур
Звичайні термопласти мають різні точки плавлення: поліпропілен плавиться при 160-170 градусах (320-338 градусів F), поліетилен при 120-180 градусах (248-356 градусах F), ПВХ при 160-210 градусах (320-410 градусах F), а полістирол при 180-250 градусах (356-482 градусах F). Для певних застосувань температура стовбура може досягати максимум 295 градусів (563 градуси F).
Перегрів викликає серйозні проблеми. Якщо полімери перегріваються в бочці, термічна деградація руйнує молекулярні ланцюги, що призводить до втрати механічних властивостей, таких як міцність, гнучкість і стійкість до ударів, що часто проявляється у вигляді зміни кольору, пожовтіння або потемніння, а також виділення парів або газів.
Методи охолодження після-екструзії
Належне охолодження є критичним вузьким місцем, оскільки воно часто контролює загальну продуктивність.
Системи водяної бані
Продукт зазвичай охолоджують шляхом протягування екструдату через водяну баню. Пластмаси є чудовими теплоізоляторами-порівняно зі сталлю пластик відводить тепло у 2000 разів повільніше. У лініях екструзії трубок на герметичній водяній лазні діє ретельно контрольований вакуум, щоб утримати щойно сформовану та ще розплавлену трубку від руйнування.
Фільтри для волосіні з одним або двома рядами отворів зазвичай протягуються як нитки через зовнішній резервуар для води. Висока теплоємність води забезпечує швидке охолодження для досягнення структурної цілісності за мінімальну довжину після виходу з отвору матриці, зводячи до мінімуму пошкодження поверхні або конструкції.
Важливим аспектом теплопередачі є швидкість води або газу біля поверхні екструдату. Більша швидкість охолоджувача створює турбулентність у прикордонному шарі та змішує основну частину охолоджувача з прикордонним шаром біля поверхні екструдату, тоді як турбулентність на поверхні екструдату зменшує опір.
Програми повітряного охолодження
Найбільше використання повітря як охолоджувача відбувається у тонкій плівці, що роздувається, де гаряча трубка виходить із матриці вгору, а повітряне кільце видуває повітря на поверхню, що з’являється, яка також розширюється та стоншується від внутрішнього тиску повітря. Для плівок і дуже тонких листів повітряне охолодження може бути ефективним як початковий етап охолодження.
Системи повітряного охолодження пропонують прості та менші обсяги обслуговування порівняно з водяними системами, усуваючи забиті трубки охолодження, насоси, фільтри, засоби обробки охолоджуючої рідини, сантехніку та клапани, насолоджуючись скороченням часу простою та нижчими експлуатаційними витратами. Однак повітряне охолодження має меншу здатність відводити тепло, ніж водяне, що обмежує його використання лише для продуктів меншої-товщини або як додаткове охолодження.
Chill Roll Cooling
Для таких продуктів, як пластикова плівка, охолодження досягається шляхом протягування через набір охолоджуючих роликів. При екструзії листів ці валки не тільки забезпечують необхідне охолодження, але й визначають товщину листа та текстуру поверхні. Процес-охолодження не передбачає прямого контакту води з плівкою, і зазвичай йому надають перевагу, оскільки охолоджуючі валки мають бути добре відполіровані-поверхня плівки є точним відтворенням поверхні рулону.
Температура води ретельно контролюється за допомогою теплообмінників, якщо потрібно, приділяючи увагу центральній-кінцевій різниці температур матриці. Багато-стоси рулонів найбільш поширені для аркушів, встановлених вертикально або під кутом, що дозволяє точно контролювати товщину та обробку.
Загальні варіації процесу
Для різних кінцевих продуктів потрібні певні конфігурації екструзії.
Екструзія листів і плівок
Екструзія листів відбувається шляхом екструдування розплавленого пластику у вигляді порошку, пластівців, гранул або гранул через головку в плоску форму, за допомогою роликів, які охолоджують листи, товщина яких може становити від 0,2 до 15 мм. У цьому процесі охолоджувальні валки визначають товщину та структуру поверхні, а в якості сировини зазвичай використовується полістирол.
При екструзії плівки з роздувом павутинні матриці складаються з центральної оправки, прикріпленої до зовнішнього кільця матриці за допомогою кількох ніжок; в той час як потік більш симетричний, ніж у кільцевих матрицях, утворюється ряд зварних ліній, які послаблюють плівку. Спіральні матриці усувають проблему ліній зварювання та асиметричного потоку, але є, безумовно, найскладнішими.
Екструзія профілів і труб
Екструзія профілів створює пластикові вироби з твердих матеріалів, як-от вініловий сайдинг або порожнисті форми, які використовуються у виробництві пластикових труб і трубок, віконних рам, пластикових огорож, бічних молдингів кузовів автомобілів, захисних елементів для електричних каналів і кабелів, ущільнювачів для холодильників, медичної крові та ін’єкційних трубок, а також соломинок для напоїв.
Екструзія труб потребує ретельного проектування матриці та вакуумного{0}}охолодження. Труба з поліетилену високої щільності (HDPE) має ко-чорну внутрішню частину та тонку помаранчеву оболонку для позначення силових кабелів, що демонструє універсальність багато{3}}технологій екструзії.
Покриття дроту
Під час нанесення покриття на дріт оголений дріт протягують через центр матриці за допомогою двох різних типів інструментів: тиску або інструменту для оболонки. Якщо потрібен тісний контакт або адгезія між дротом і покриттям, використовується інструмент тиску, коли дріт втягується всередину матриці та вступає в контакт з розплавленим пластиком під набагато більшим тиском. Якщо адгезія небажана, використовується інструмент для оболонки, де дріт простягається, а розплавлений пластик створює кришку після матриці.
Термопласти широко використовуються в електротехніці завдяки їх термічній стабільності та ізоляційним властивостям, що робить ізоляцію проводів основним застосуванням для екструзії.
Технологія ко-екструзії
Ко-екструзія – це одночасне екструзування кількох шарів матеріалу з використанням двох або більше екструдерів для розплавлення та забезпечення сталої об’ємної пропускної здатності різних в’язких пластмас до однієї екструзійної головки, яка екструдує матеріал. Процес ко-екструзії дозволяє використовувати всередині нижчу або перероблену пластикову суміш, забезпечуючи при цьому високу{3}}якісну обробку ззовні, щоб забезпечити необхідний зовнішній вигляд і захист від ультрафіолету.
Ця техніка дозволяє створювати продукти з покращеними бар’єрними властивостями, покращеною естетикою або оптимізацією витрат завдяки стратегічному розміщенню матеріалів.
Масштаб ринку та застосування
Промисловість екструзії термопластів обслуговує різні сектори, що має значний економічний вплив.
Динаміка світового ринку
У 2024 році світовий ринок екструдованого пластику досяг 177,47 мільярда доларів США, а до 2034 року, за прогнозами, досягне 260,43 мільярда доларів США, зростаючи на 3,91% у середньому. Зокрема, у 2024 році ринок машин для екструзії пластику сягнув 6,9 мільярдів доларів США, а до 2033 року очікується, що він досягне 10,0 мільярдів доларів із середньорічним зростанням 3,94%.
Азіатсько-Тихоокеанський регіон домінував на ринку в 2024 році з часткою галузі в 40%, завдяки розширенню таких секторів, як пакування, автомобільна промисловість і будівництво. Ринок екструзії пластику в Північній Америці оцінювався в 28,50 мільярдів доларів США в 2024 році, за прогнозами, досягне 43,89 мільярдів доларів США до 2031 року, зростаючи на 6,12% CAGR.
Сегментація матеріалу
Сегмент поліетилену домінував на ринку екструдованого пластику в 2024 році з широким використанням у широкому діапазоні застосувань і виробництві різних продуктів, що стимулювало попит. Очікується, що сегмент екструзії поліпропілену зростатиме найшвидшими темпами протягом прогнозованого періоду через збільшення потреби в легких матеріалах з більшою стійкістю до втоми та хімічних речовин.
Типові пластикові матеріали, що використовуються в екструзії, включають поліетилен (ПЕ), поліпропілен, поліацеталь, акрил, нейлон (поліаміди), полістирол, полівінілхлорид (ПВХ), акрилонітрилбутадієнстирол (АБС) і полікарбонат.
Кінцеве-використання програм
Сегмент упаковки займав найбільшу частку ринку екструдованого пластику в 2024 році, оскільки зростання індустріалізації та попиту на споживчі товари, такі як продукти харчування та напої, електроніка та інші продукти, стимулюють попит на ефективні пакувальні рішення. Потреба автомобільного сектору в легких, міцних пластикових деталях, які підвищують економічність палива та продуктивність, продовжує зростати, а потреба медичної промисловості в прецизійних-екструдованих трубах і компонентах також зростає.
Пакування забезпечило 38,87% частки ринку в 2024 році, тоді як медицина та охорона здоров’я прискорюються на 6,89% CAGR до 2030 року. Будівництво включає екструдовані профілі, труби та ізоляційні матеріали, необхідні для інфраструктурних проектів.
Часті запитання
Які матеріали можна обробляти за допомогою термопластичної екструзії?
Звичайні матеріали включають поліетилен, поліпропілен, ПВХ, полістирол, ABS, полікарбонат, нейлон, ацеталь і акрил. Кожен матеріал вимагає певних температурних налаштувань і конструкції гвинтів. Інші матеріали, що використовуються в екструзії, включають термопластичний еластомер (TPE), термопластичний поліуретан (TPU), термопластичний каучук (TPR) і полі(метилметакрилат) (PMMA).
Скільки часу займає процес екструзії?
Сам процес безперервний після запуску. Типові шнеки обертаються зі швидкістю близько 120 об/хв, а час перебування в стовбурі коливається від секунд до кількох хвилин залежно від довжини шнека, швидкості та властивостей матеріалу. Продуктивність залежить від розміру машини, типу матеріалу та технічних характеристик продукту, коливаючись від кількох фунтів на годину для малих екструдерів до тисяч фунтів на годину для великих виробничих ліній.
Що визначає якість продукції при екструзії?
Профіль температури-, що означає температуру кожної зони-, дуже важливий для якості та характеристик кінцевого екструдату. Інші критичні фактори включають конструкцію шнека, конструкцію матриці, швидкість охолодження, швидкість лінії та вологість матеріалу. Правильний контроль температури забезпечує рівномірне плавлення полімеру, що важливо для отримання високо-якісних продуктів із точними розмірами та відмінною обробкою поверхні.
Чи можна використовувати перероблений пластик для екструзії?
так Пластикові екструдери широко використовуються для повторної обробки перероблених пластикових відходів або іншої сировини після очищення, сортування та/або змішування. Виробники зосереджуються на екструзійних рішеннях із біорозкладаного та переробленого пластику, оскільки промисловість переходить до екологічно відповідальних практик із суворішими правилами поводження з пластиковими відходами та перевагою споживачів щодо екологічної упаковки, що сприяє цьому попиту.
Зауваження щодо оптимізації процесу
Кілька факторів впливають на ефективність екструзії та якість продукту, окрім основних операцій.
Підготовка матеріалу
Забруднення матеріалів є поширеним явищем, причому вода є найпоширенішим джерелом забруднення смолою, а також спостерігаються масло, жир і пил. Інженерні термопласти часто поглинають воду-вони гігроскопічні-і якщо вміст вологи перевищує приблизно 0,1%, перед екструзією зазвичай необхідно висушити.
Для сушіння слід використовувати печі з гарячим повітрям, адсорбційні сушарки або вакуумні сушарки, причому останні два методи є більш ефективними, оскільки вони швидші та знижують вміст води до нижчих значень. Після висихання матеріал не слід поміщати у відкритий бункер на тривалий час, оскільки він знову вбере вологу.
Баланс швидкості шнека та пропускної здатності
Налаштування, необхідні для досягнення бажаної температури розплаву, залежатимуть від швидкості обертання шнека, тиску в системі та пропускної здатності полімеру. Вищі швидкості шнека створюють більше тепла від тертя, але можуть зменшити час перебування, потенційно впливаючи на однорідність розплаву. Нижчі швидкості забезпечують більший час плавлення, але можуть вимагати більше зовнішнього нагрівання.
Оператори повинні збалансувати вимоги до пропускної здатності з вимогами до якості та споживанням енергії.
Вплив дизайну матриці
Матриця має бути сконструйована так, щоб розплавлений пластик рівномірно перетікав від циліндричного профілю до профілю виробу. Нерівномірний потік створює зміни товщини, викривлення або дефекти поверхні. Складні профілі вимагають ретельного проектування штампу для врахування диференціальних витрат через поперечний-розріз.
На цьому етапі виробники забезпечують рівномірний потік пластику, щоб гарантувати, що екструзія добре-розподіляється та запобігає напрузі чи викривленню. Температуру матриці також необхідно точно контролювати, щоб підтримувати постійну в’язкість розплаву на краях матриці.
Технологічні досягнення
Останні інновації продовжують покращувати можливості та ефективність екструзії.
Інтеграція автоматизації
Технологічний прогрес включає автоматизацію, багато{0}}шарову екструзію та нанотехнології, а також автоматизацію та інтелектуальну екструзію, як-от машинне навчання та штучний інтелект, що автоматизують завдання та прискорюють процес екструзії термопластів. Прийняття Industry 4.0 забезпечує керування процесом- із підтримкою штучного інтелекту, яке скорочує час налагодження та стабілізує тиск плавлення, за допомогою прогнозних алгоритмів, які вирішують проблеми з нестачею робочої сили, одночасно забезпечуючи рівномірний розмір на десятках шарів.
Удосконалені системи моніторингу процесу відстежують температуру розплаву, тиск і пропускну здатність у реальному-часі, автоматично регулюючи параметри для підтримки оптимальних умов.
Покращення енергоефективності
Нові машини для екструзії пластику є енергоефективними, спеціально розробленими для зменшення споживання енергії за допомогою ефективних гарячих і холодних методів, таким чином зменшуючи рахунки за електроенергію та забруднення навколишнього середовища. Одно-гвинтові лінії споживають приблизно на 15% менше електроенергії, ніж старіші здвоєні конфігурації, зберігаючи свою роль у стандартних застосуваннях.
Виробники дедалі частіше пропонують високо-ефективні двигуни, покращену ізоляцію та системи рекуперації тепла, щоб мінімізувати споживання енергії, зберігаючи якість продукції.
Багаторівневі-можливості
Багато{0}}шарова екструзія – це техніка, яка створює продукт із відмінними властивостями в одному процесі екструзії. Це дозволяє комбінувати матеріали з різними бар’єрними властивостями, механічними характеристиками чи естетичними властивостями в єдину структуру продукту. Постачальники обладнання все частіше розробляють платформи, здатні перемикатися між плівкою, листом і профілем, що дозволяє процесорам обслуговувати багато-галузеві замовлення без серйозних змін інструментів.
Удосконалені системи ко-екструзії можуть обробляти п’ять або більше шарів одночасно, кожен із незалежним контролем товщини та температури.
Процес термопластичної екструзії перетворює сирий пластик у безперервні профілі шляхом контрольованого нагрівання, механічної обробки та точного формування. Успіх залежить від розуміння взаємодії між властивостями матеріалу, керуванням температурою, конструкцією шнека та методами охолодження. У міру того як ринки розширюються, а екологічність стає першочерговою, технологія екструзії продовжує адаптуватися завдяки автоматизації, покращенню енергоефективності та розширеним-потужностям використання багатьох матеріалів. Цей процес залишається основоположним для виробництва незліченних повсякденних продуктів, але розвивається відповідно до мінливих промислових і екологічних вимог.
Джерела даних:
Вікіпедія - Екструзія пластику (https://en.wikipedia.org/wiki/Plastic_extrusion)
3ERP - Основи екструзії пластику (https://www.3erp.com)
New Process Fiber Company - Посібник із екструзії пластику (https://www.newprocess.com)
Bausano - Процес екструзії пластику (https://www.bausano.com)
Технологія пластмас - Екструзія: важливість температури бочки в зоні 1 (https://www.ptonline.com)
Xaloy - Оптимізація температури стовбура (https://xaloy.com)
Santa Fe Machine Works - Barrel Temperature Optimization (https://santafemachine.com)
Precedence Research - Ринок екструдованого пластику (https://www.precedenceresearch.com)
